Wohn– und Geschäftshaus Baumgartenstraße: Bestandsaufnahme und BIM-Modell eines denkmalgeschützten Gebäudes
Wohn– und Geschäftshaus Baumgartenstraße: Bestandsaufnahme und BIM-Modell eines denkmalgeschützten Gebäudes
Für ein denkmalgeschütztes Wohn- und Geschäftshaus aus dem Jahr 1860 wurde eine umfassende Bestandsaufnahme mittels terrestrischem 3D-HDR-Laserscanning durchgeführt. Auf Basis der Punktwolke entstand ein 3D-BIM-Modell in Autodesk Revit als Grundlage für die geplante Sanierung und Umnutzung.
Ziel & Anforderungen
Ziel war die hochgenaue digitale Erfassung des Gebäudebestands zur Planung von Sanierungs- und Umnutzungsmaßnahmen. Besondere Anforderungen ergaben sich aus dem Denkmalschutz, der komplexen Gebäudestruktur sowie dem Bedarf an verlässlichen Planungsunterlagen.
Umsetzung

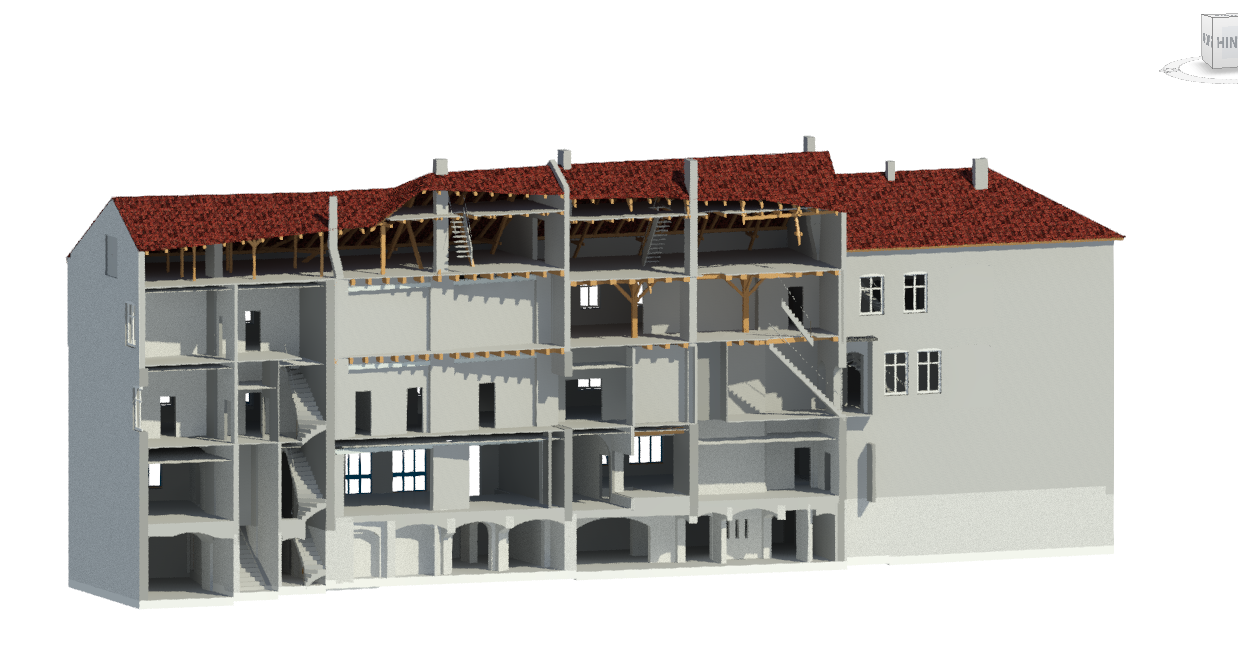

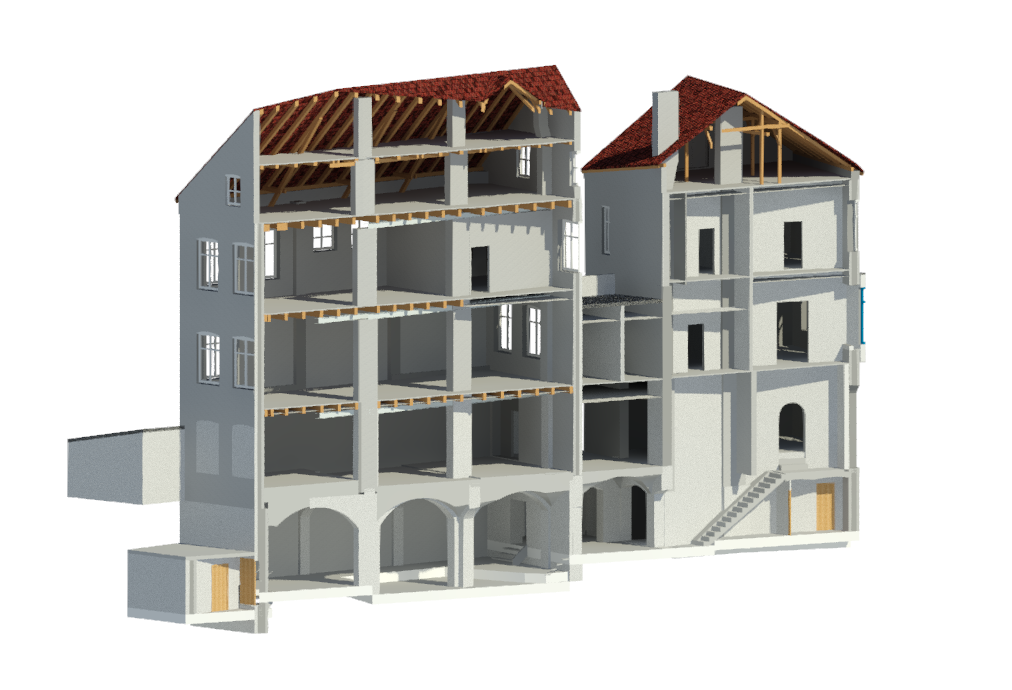

Das Gebäude wurde vollständig mittels terrestrischem 3D-HDR-Laserscan erfasst. Aus der resultierenden Punktwolke wurde ein 3D-BIM-Modell in Autodesk Revit erstellt. Ergänzend wurden Grundrisspläne aller Geschosse, Gebäudeschnitte sowie Fassadenansichten abgeleitet.
Ergebnis
Es entstand eine präzise, digitale Bestandsdokumentation mit einem konsistenten BIM-Modell, die als belastbare Grundlage für die weitere Planung, Sanierung und Nutzung des Gebäudes dient.
Bauherr
Quartier 39 GmbH & Co. KG
Leistungen
Terrestrisches 3D-HDR-Laserscanning, Erstellung einer Punktwolke, 3D-BIM-Modellierung in Autodesk Revit, Erstellung von Grundrissplänen, Erstellung von Schnitten und Fassadenansichten
Besonderheiten
Denkmalgeschützter Gebäudebestand
BIM im Bestand (Scan-to-BIM)
